保定800KVA干式变压器

作者: 保定光大变压器制造有限公司 发布时间:2020-09-3043481 次浏览

  保定800KVA保定保定保定干式变压器的冷却系统由风机和为冷却系统制作的下夹件组成。由于风机型式的不同,安装部位也不尽相同,冷气直吹进入变压器高、低压绕组的垂直轴向气道中,散热效果较明显,保证干变正常运行及寿命长短。风机开、停、超温警报及跳闸,有测温仪表控制。由于保定800KVA保定保定干式变压器气道在对流情况下,温差在紧贴着发热体表面的不动介质层中。因此安装风机和风扇可加速空气的运动,减少发热体表面不动层厚度,从而减少发热体与空气的温差。当风机投入运行时,可提高保定800KVA保定干式变压器的容量约为40%。

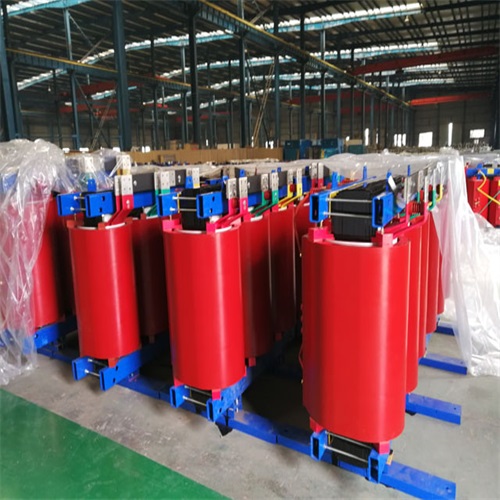

800KVA保定保定保定干式变压器

  一、保定800KVA干式变压器介绍:

  1, 可直接深入负荷中心,阻燃、防暴、不污染环境、防火等级高。

  2, 采用环氧树脂浇注,机械强度高,承受短路能力强,运行安全可靠。

  3, 低损耗、节能效果显著,比同容量三相干式变压器降低损耗40%左右。

  4, 噪音低,体积小,重量轻,占用空间少,安装简便,免维护。

  5, 局部放电量接近于零,绝缘水平高。

  6, 温升设计特别低,产品使用寿命长。

  二、保定800KVA干式变压器执行标准

  IEC726干式电力变压器

  GB 1094.1- 2013电力变压器

  GB/Tl0228 -2015干式电力变压器技术参数和要求

  GB l0237- 1998电力变压器绝缘水平和经绝缘试验

  三、使用场合:

  对质量要求高的医院、铁路、煤矿、研究部门、政府部门、城市路灯中置柜、所用变以及特殊工作场所等场合。

  四、技术规范:

  电压组合:20/0.23(KV)(或按用户要求)

  分接范围:+/-5%或+/-2x2.5%(或按用户要求)

  额定容量:3~250kVA(或按用户要求)

  调压方式:无励磁调压(或按用户要求)

  阻抗电压:5%(或按用户要求)

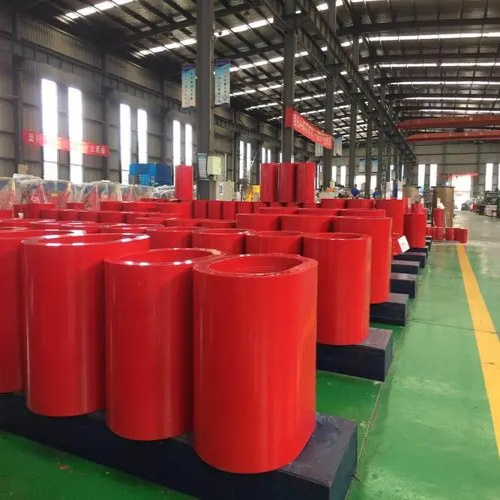

800KVA保定保定保定干式变压器

  五、使用条件:

  满足下列要求的使用条件为正常使用条件:

  a.海拔

  海拔不超过1000m。

  b.环境温度

  高气温 +40℃

  高日平均气温 +30℃

  高年平均气温 +20℃

  低气温 -30℃(适用于户外式变压器)

  低气温 -5℃ (适用于户内式变压器)

  c.电源电压的波形

  电源电压的波形似于正弦波。

  d.多相电源电压的对称性

  多相变压器所连接的电源电压应近似对称

  保定800KVA干式变压器投入运行

  1. 干式变压器使用过程的一般技术指导参照GB/13499《电力变压器应用导则》。

  2.变压器投入运行前,应根据变压器铭牌和分接指示牌调节电压档位到合适位置。

  31无励磁调压时,应在断电状态下根据电网电压把调压分接头的分接片按铭牌和分接指示牌的标志接到相应的位置上。

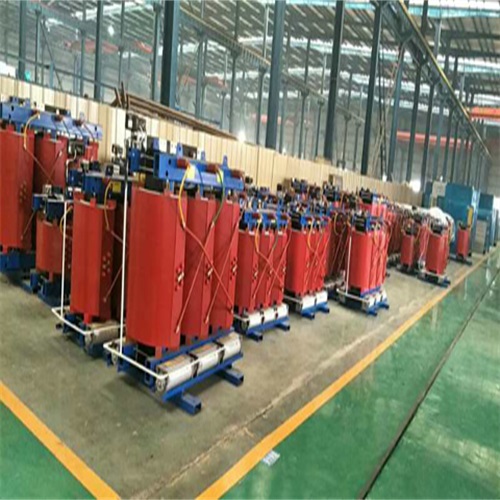

800KVA保定保定保定干式变压器

  保定800KVA干式变压器运行前的检查

  1.按标准及运行规程进行变压器检查。

  2.检查拆卸运输的零部件是否安装妥当,产品拆卸一览表所列各个零部件及紧固件是否安装到位,是否恢复产品外形图所示整体外形。

  3.检查产品所有紧固件、连接件是否松动,并重新紧固一次,保证线圈垫块不发生松动及带电体之间联接牢固。

  4.检查线圈和铁芯表面是否有污渍,水珠,若有应擦试干净。如潮湿,应加以干燥处理。

  5.检查变压器器身、风道是否有异物存在,清除过多灰尘,可使用干燥的压缩空气(2-5个大气压)吹净通风气道中的灰尘。

  6.检查风机、温控等附件能否正常运行,温控箱是否可靠接地。

  干式变压器运行前的试验

  1.按相关标准进行变压器交接试验。

  2.测量各分接位置的线圈直流电阻,并确定各个电气接触点是否接触良好。

  3.按GB50150规定进行极性的判定和测量绕组在所有分接下的电压比,并进行联结组标号的判定。

  4. 拆除铁心接地片,进行铁心绝缘电阻的测试,一般情况下(温度:20-30 ℃,湿度≤90%):

  铁心-夹件及地 ≥2MΩ

  穿心螺杆-铁心及地≥2MΩ

  在比较潮湿的环境下,此值会下降,只要其阻值≥0.1MΩ即可运行。一般可通过干燥处理,使其达到要求。测量完毕重新接好接地片。

  5. 检查变压器外壳和铁心是否性接地。

  6.进行线圈绝缘电阻的测试,一般情况下(温度:20-30 ℃,湿度≤90%);

  高压-低压及地≥300MΩ

  低压-地 ≥100MΩ

  同样,在比较潮湿的环境条件下,变压器线圈的绝缘电阻值会有所下降。一般情况,若每1000V额定电压,其绝缘电阻不小于2MΩ(一分钟25℃的读数),就能满足运行要求。如变压器遭受异常潮湿发生凝露现象,则不论其绝缘电阻如何,在其进行耐压试验或投入运行前,必须擦试干净进行干燥处理。

  7. 对于有载调压变压器,按干式有载分接开关使用说明书要求及有关规程进行开关的各项试验。

  保定800KVA干式变压器投入运行

  1. 干式变压器使用过程的一般技术指导参照GB/13499《电力变压器应用导则》。

  2.变压器投入运行前,应根据变压器铭牌和分接指示牌调节电压档位到合适位置。

  31无励磁调压时,应在断电状态下根据电网电压把调压分接头的分接片按铭牌和分接指示牌的标志接到相应的位置上。

  举例如下:对电压为10000±2×2.5%V的变压器,其铭牌电压及档位为:

  6-510500V

  5-7 10250V

  7-4 10000V

  4-8 9750V

  8-3 9500V

  保定800KVA干式变压器出厂时,分接片接在额定档(10000V),即第7-4档,如图e;当电网电压偏高(10250V)时,在确保高压断电情况下,按铭牌和分接指示牌将分接片往上接。
